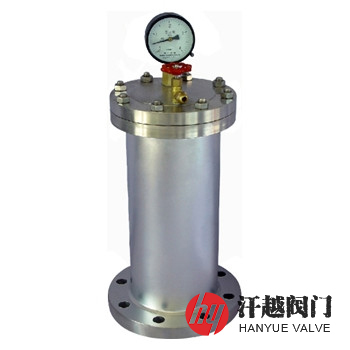

YQ9000活塞式水锤吸纳器也常被称为水锤消除器，是一种通过密封缓冲气压腔对水锤实现缓冲，能使给水管道和设施免遭水锤破坏的水力防护装置。其利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，避免了因巨大水锤冲击造成的设备损坏。它能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水锤和浪涌引发的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护管道的目的。本产品适用于建筑给水管道，同时也可用于介质、工况相同或相似的其他输配水管道。
YQ9000活塞式水锤吸纳器由壳体、活塞、缓冲气压腔等组成，当冲击波进入时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则冲击波双重作用下来回运动，形成一个动态平衡，这样就消除了不规则的水击波震荡。其利用空气的可压缩性来缓冲水锤冲击，免除管网系统及泵阀组件因水锤波的冲击而受到严重伤害，大大延长了使用寿命，并可消除由水锤产生的噪音。本产品作为?；す┧艿腊踩挠行Щ撼迳枋?，在石化、市政、给排水、消防和暖通等众多管网中得到广泛使用。
序号 | 部件名称 | 材料名称 | |||
1 | 壳 体 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 壳 盖 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 连接法兰 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 活 塞 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 螺 栓 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
7 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 压 力 表 | 组合件 | 组合件 | 组合件 | 组合件 |
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
强度试验压力(MPa) | 2.0 | 3.2 | 5.0 | 8.0 |
密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
容气腔压力 | 50% ~ 70% (占管道压力百分数) | |||
设计制造 | CJ/T 300-2013 建筑给水水锤吸纳器 | |||
法兰标准 | JB/T 81-2015、JB/T 82-2015、GB/T 9119-2010、GB/T 9115-2010、ASME B16.5-2017等 | |||
检验验收 | CJ/T 300-2013 建筑给水水锤吸纳器 | |||
适用介质 | 建筑给水及物理化学性质相同或相似的其他介质 | |||
工作温度 | 0℃ ~ 70℃ | |||
公称压力 PN | 公称尺寸 DN | 尺寸mm | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
16 | 15 | 200 | 95 | 65 | 45 | 14-2 | 4-14 |
20 | 300 | 105 | 75 | 55 | 16-2 | 4-14 | |
25 | 320 | 115 | 85 | 65 | 18-2 | 4-14 | |
32 | 340 | 135 | 100 | 78 | 18-2 | 4-18 | |
40 | 350 | 145 | 110 | 85 | 20-3 | 4-18 | |
50 | 365 | 160 | 125 | 100 | 22-3 | 4-18 | |
65 | 465 | 180 | 145 | 120 | 24-3 | 4-18 | |
80 | 510 | 195 | 160 | 135 | 24-3 | 8-18 | |
100 | 575 | 215 | 180 | 155 | 26-3 | 8-18 | |
125 | 600 | 245 | 210 | 185 | 28-3 | 8-18 | |
150 | 645 | 280 | 240 | 210 | 28-3 | 8-23 | |
200 | 755 | 335 | 295 | 265 | 30-3 | 12-23 | |
250 | 855 | 405 | 355 | 320 | 32-3 | 12-25 | |
300 | 955 | 460 | 410 | 375 | 32-4 | 12-25 | |
25 | 15 | 220 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 320 | 105 | 75 | 55 | 18-2 | 4-14 | |
25 | 340 | 115 | 85 | 65 | 18-2 | 4-14 | |
32 | 355 | 135 | 100 | 78 | 20-2 | 4-18 | |
40 | 380 | 145 | 110 | 85 | 22-3 | 4-18 | |
50 | 385 | 160 | 125 | 100 | 24-3 | 4-18 | |
65 | 485 | 180 | 145 | 120 | 24-3 | 8-18 | |
80 | 520 | 195 | 160 | 135 | 26-3 | 8-18 | |
100 | 585 | 230 | 190 | 160 | 28-3 | 8-23 | |
125 | 600 | 270 | 220 | 188 | 30-3 | 8-25 | |
150 | 645 | 300 | 250 | 218 | 30-3 | 8-25 | |
200 | 755 | 360 | 310 | 278 | 32-3 | 12-25 | |
250 | 855 | 425 | 370 | 332 | 34-3 | 12-30 | |
300 | 955 | 485 | 430 | 390 | 36-4 | 16-30 | |
表中未列出规格及参数，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂水力控制阀产品，咨询时烦请告知公称通径、公称压力、阀体材质、阀内件材料、法兰标准及法兰密封面形式等。本产品通常应用于高层建筑的给水泵或小型水泵装置管路系统上，具有在无需阻止水流条件下，有效吸收水击的能力，能够较好地消除管路的振动和噪音。一般来说，公称尺寸DN15~DN40为螺纹连接，用标准三通垂直于管道，用于支管系统消除管道不规则水击波和噪声。DN50~DN300为法兰连接，用标准三通外接。应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器。
