SK100X?？馗∏蚍Р犯攀?/h3>

SK100X?？馗∏蚍?/strong>是一种利用水位控制浮球升降来控制主阀的开启和关闭，达到自动控制设定液位的阀门，其在主阀上安装导管、针阀、球阀、浮球阀及微型过滤器等组成水力控制系统，调定后，自动控制液面高度，该阀直接利用液面控制，不需要其它装置和能源，液面控制准确度高，不受水压影响，密封可靠。当管道从进水端给水时，由于针阀、球阀、浮球阀是?？?，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

SK100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

SK100X?？馗∏蚍Р考牧?/h3>

序号	部件名称	材料名称
1	阀        体	QT450	WCB	CF8	CF8M	CF3M
2	阀        盖	QT450	WCB	CF8	CF8M	CF3M
3	阀        座	CF8	CF8	CF8	CF8M	CF3M
4	阀        轴	2Cr13	2Cr13	304	316	316L
5	O   型  圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	弹        簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	浮  球  阀	304	304	304	316	316L
8	针        阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
9	球        阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	过  滤  器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

SK100X遥控浮球阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	4.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	6.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	4.4
低压水密封试验压力(MPa)	0.05	0.05	0.05	0.05	0.05
设计制造	CJ/T 219-2017 水力控制阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	CJ/T 219-2017 水力控制阀
介质温度	0℃~80℃

SK100X?？馗∏蚍庑纬叽?/h3>

公称压力 PN	公称通径 DN	尺寸mm
		L	F	H	A	H1	A1
10 ~ 25	20	150	—	212	—	179	—
	25	160	—	212	—	179	—
	32	180	—	212	—	179	—
	40	200	—	265	—	210	—
	50	205	—	265	—	210	—
	65	215	—	310	—	215	—
	80	245	—	350	—	245	—
	100	292	—	460	—	305	—
	125	330	—	520	—	365	—
	150	355	—	570	—	415	—
	200	495	—	840	—	510	—
	250	600	—	890	—	560	—
	300	698	—	1030	—	658	—
	350	787	—	1090	—	696	—
	400	914	—	1150	—	735	—
	500	978	—	1150	—	735	—

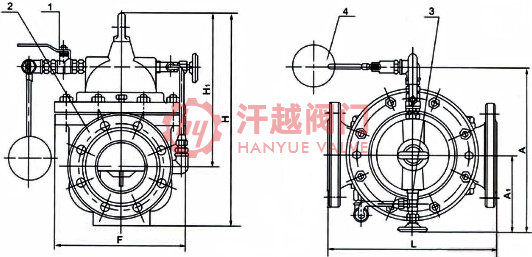

SK100X遥控浮球阀结构图

如果你需订购我厂水力控制阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、配件要求等，以便我们选型，本产品有隔膜式和活塞式两种，隔膜式适用于450mm口径以下的管道，500mm口径以上的建议使用活塞式，具体详情请联系我司销售技术人员。
