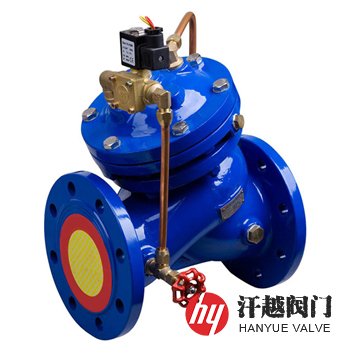

J145X电动遥控阀由主阀和外控组件组成，主阀由阀体、阀杆、阀板、阀盖、阀座、膜片和膜片压板及弹簧等构成，外控部件主要由电磁导阀、针型阀、过滤器、手动球阀等组成，其安装在各类给水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。该阀采用直通电磁阀控制，维护简单。
J145X电动?？胤芄桓莸缧藕抛既房焖俚目刂品牌舯眨涔乇账俣瓤傻?，且平稳关闭而不会产生压力波动，本产品具有安全、可靠、节能环保、维修便捷、使用寿命长等特点。
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 阀 盘 | QT450 | WCB | 304 | CF8M | CF3M |
4 | 阀 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
5 | 阀 杆 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 膜片压板 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 弹 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 针 阀 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 阀 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 电 磁 阀 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
公称压力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
壳体强度试验压力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | JB/T 10674-2006 水力控制阀 | ||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
检验试验 | JB/T 10674-2006 水力控制阀 | ||||
介质温度 | 0℃ ~ 80℃ | ||||
公称压力 | 公称通径 | 尺寸mm | 公称压力 | 公称通径 | 尺寸mm | ||
L | H | L | H | ||||
10 ~ 25 | 50 | 203 | 293 | 10 ~ 25 | 350 | 622 | 957 |
65 | 216 | 328 | 400 | 698 | 1188 | ||
80 | 248 | 364 | 450 | 775 | 1218 | ||
100 | 283 | 418 | 500 | 811 | 1256 | ||
125 | 330 | 481 | 600 | 900 | 1600 | ||
150 | 356 | 543 | 700 | 980 | 1750 | ||
200 | 444 | 673 | 800 | 1120 | 1900 | ||
250 | 533 | 792 | 900 | 1220 | 2100 | ||
300 | 600 | 927 | 1000 | 1320 | 2400 | ||
表中未列出规格及参数，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称压力、公称尺寸、阀体材质、使用介质及法兰标准等，本产品电磁阀电压有AC220V和DC24V两种，订货时请注明。
