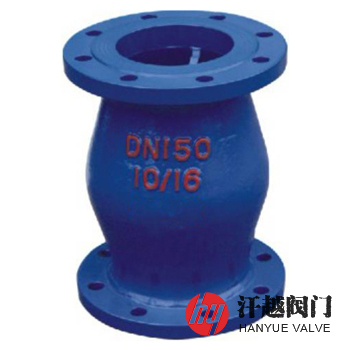

HQ44X无磨损球形止回阀是一种采用橡胶包覆球为阀瓣，在介质的作用下，胶球在导向罩内作短行程滚动，以实现阀门的开启和关闭，达到消除管路中水柱冲击目的的微阻球形止回阀，其当水泵启动时，在流水推力的作用下，胶球离开阀座向前移动，移动一定距离后球罩挡住滚球，阀门开启，泵运行时，胶球呈自由悬浮和自由转动状态，起到了耐磨损作用，而且运行时水的流线平滑，形成的阻力较小，水泵停止或停水后管道内的回流压力推动胶球向后移动，并且自动压紧阀座，达到密封，阀门关闭。该阀维护工作量小，使用寿命长，密封性能良好，由于没有轴和轴套等转动件，所以不存在轴和轴套的磨损，胶球呈自由悬浮和自由转动状态，磨损也是均匀的，加之胶球的直径是球座通径的1.3倍，即使胶球磨损了一层，仍有较好的密封性能，起到了耐磨损作用。本产品阻力系数小，节能，运行时水的流线平滑，而且受水流速度影响较小，水流阻力系数稳定且较小，消声和减振效果好，有良好的缓闭和减小水锤作用，胶球比重接近水的比重，呈自由悬浮状态，因此水平或垂直安装均可。
序号 | 部件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 阀 座 | Q235B | Q235B | Q235B | 304 | 316 | 316L |
3 | 胶 球 | Q235B+NBR | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
4 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 导 柱 | Q235B | Q235B | Q235B | 304 | 316 | 316L |
6 | 导 向 罩 | Q235B | Q235B | Q235B | 304 | 316 | 316L |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.275 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
检验试验 | JB/T 9092-1999、API 598-2016 | |||||
适用介质 | 水及弱腐蚀性流体 | |||||
工作温度 | 0℃ ~ 80℃ | |||||
公称压力 PN | 公称通径 DN | 外形尺寸mm | ||||||
L | H | D | D1 | D2 | b-f | Z-?d | ||
10 | 50 | 203 | 180 | 165 | 125 | 102 | 18-3 | 4-18 |
65 | 216 | 210 | 185 | 145 | 122 | 18-3 | 4-18 | |
80 | 241 | 225 | 200 | 160 | 138 | 20-3 | 8-18 | |
100 | 292 | 245 | 220 | 180 | 158 | 20-3 | 8-18 | |
125 | 330 | 280 | 250 | 210 | 188 | 22-3 | 8-18 | |
150 | 356 | 320 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 395 | 380 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 455 | 450 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 500 | 510 | 445 | 400 | 370 | 26-4 | 12-22 | |
表中只列出了部分JB/T 79-2015标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！ | ||||||||
如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料，使用介质及法兰标准等，本产品为单球系列无磨损球形止回阀。
