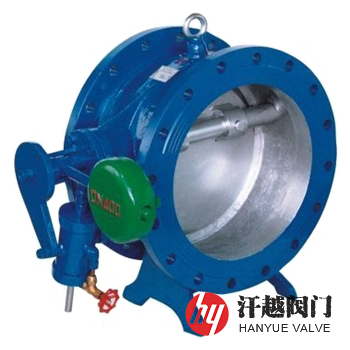

蝶式缓冲止回阀是一种主要由阀体、蝶板、重锤、缓冲装置等零部件组成，安装在水泵出口，靠介质压力推动蝶板开启，正?；蚍钦Ｍ１檬保康遄灾丶敖橹实沽餮沽ν贫?，先快速关闭大部分行程，然后利用缓冲装置阻尼作用，慢速关闭剩余部分行程，防止破坏性水锤发生并参与控制水泵反向转速的阀门。该阀蝶板组件分成快速和缓慢两步关闭，达到了既防逆流又减弱水锤的作用，它的缓闭装置装在阀体外，以非管道介质作为阻尼介质，停泵时，先速闭75%~90%行程，后缓闭25%~10%行程，缓闭时间120s以内可调。本产品具有结构新颖、体积小、重量轻，流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。
部件名称 | 材料名称 | |||||
阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
阀 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
蝶 板 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
阀 座 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
重 锤 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
填 料 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
活 塞 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
设计制造 | CJ/T 282-2016 蝶形缓闭止回阀 | |||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
检验试验 | CJ/T 282-2016 蝶形缓闭止回阀 | |||||
适用介质 | 水或物理化学性质类似于水的其他液体 | |||||
工作温度 | 0℃ ~ 80℃ | |||||

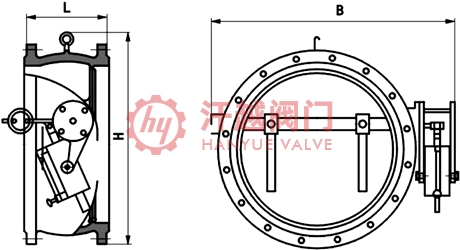

公称压力 PN | 公称尺寸 DN | 外形尺寸mm | 公称压力 PN | 公称尺寸 DN | 外形尺寸mm | ||||
L | H | B | L | H | B | ||||
6 ~ 16 | 200 | 230 | 550 | 450 | 6 ~ 16 | 600 | 390 | 1070 | 970 |
250 | 250 | 630 | 520 | 700 | 430 | 1220 | 1080 | ||
300 | 270 | 690 | 590 | 800 | 470 | 1320 | 1200 | ||
350 | 290 | 780 | 670 | 900 | 510 | 1430 | 1300 | ||
400 | 310 | 860 | 750 | 1000 | 550 | 1550 | 1450 | ||
450 | 330 | 910 | 780 | 1200 | 630 | 1800 | 1670 | ||
500 | 350 | 980 | 850 | 1400 | 710 | 1980 | 1880 | ||
如果你需订购我厂缓闭止回阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、蝶板材料、法兰标准、法兰密封面形式等，本产品按结构型式分有重锤和无重锤两种，咨询时请说明。
