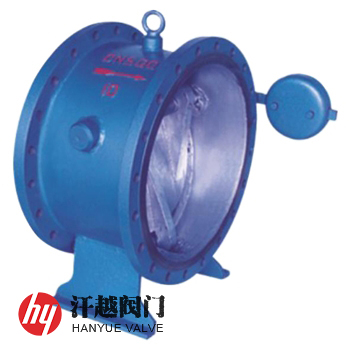

DHH44X微阻缓闭消声止回阀安装在水泵出口，靠入口介质的流速水头作用推动蝶板开启，同时阀体内的压力水也流进缓闭机构的活塞后腔，将活塞从活塞腔内推出，当水流停止时(如水泵突然停止运行)，由于蝶板和重锤自重及倒流水压力的作用，使阀瓣自动关闭，但由于活塞处于推动位置，顶住蝶板，使其不能将阀口全部关闭，还剩有20%左右的开启截面积，使水流通过，这时就减弱了水锤压力，当蝶板压在缓闭机构的活塞端部时，由于反作用力的产生，使活塞后腔的水阻碍活塞退回，也阻止蝶板关闭，这时只能通过微量调节阀缓缓流回阀体内，使蝶板慢慢关闭。该阀在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳，确保使用场所环境安静，并具有节能的效果，其用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生。本产品蝶板关闭被活塞分成先快速后缓慢两步，达到既防止介质倒流又起消除噪音作用，特适用于工业、城市给排水管道和高层建筑加压输水泵的出口处。
部件名称 | 材料名称 | |||||
阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
阀 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
蝶 板 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
阀 座 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
重 锤 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
缓冲油缸 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
活 塞 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
活 塞 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
设计制造 | CJ/T154-2001 给排水用缓闭止回阀通用技术要求 | |||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
检验试验 | CJ/T154-2001 给排水用缓闭止回阀通用技术要求 | |||||
适用介质 | 饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质 | |||||
工作温度 | 0℃ ~ 80℃ | |||||

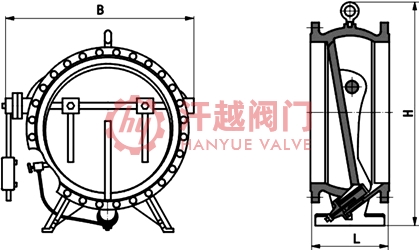

公称压力 PN | 公称通径 DN | 外形尺寸mm | 公称压力 PN | 公称通径 DN | 外形尺寸mm | ||||
L | H | B | L | H | B | ||||
10 ~ 16 | 200 | 230 | 550 | 450 | 10 ~ 16 | 700 | 430 | 1220 | 1080 |
250 | 250 | 630 | 520 | 800 | 470 | 1320 | 1200 | ||
300 | 270 | 690 | 590 | 900 | 510 | 1430 | 1300 | ||
350 | 290 | 780 | 670 | 1000 | 550 | 1550 | 1450 | ||
400 | 310 | 860 | 750 | 1200 | 630 | 1800 | 1670 | ||
450 | 330 | 910 | 780 | 1400 | 710 | 1980 | 1880 | ||
500 | 350 | 980 | 850 | 1600 | 790 | 2150 | 1950 | ||
600 | 390 | 1070 | 970 | 2000 | 950 | 2550 | 2450 | ||
如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。本产品有带重锤和无重锤两种，适用于公称尺寸DN300~DN2000，公称压力不大于PN16，介质为水，水温不大于55℃，用以防止破坏性停泵水锤、控制水泵反向转速的止回阀。
