Y型过滤器

: 更新时间2023-01-28 17:31:08; 产品名称; 型??????? 号SRYIW; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

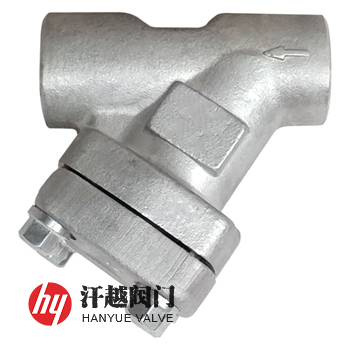

SRYIW锻制Y型过滤器产品概述

SRYIW锻制Y型过滤器是一种壳体和壳盖等主要部件采用ASTM A105或ASTM A350 Gr. LF2 CL.1、A350 Gr. LF3 CL.1以及ASTM A182 Gr. F11 CL.2、A182 Gr. F22 CL.3、A182 Gr. F91、A182 Gr. F304、A182 Gr. F304L、A182 Gr. F316、A182 Gr. F316L、A182 Gr. F321、A182 Gr. F347等锻件材料锻造而成，适用于高压或超高压介质管道过滤，且接口端面型式为对焊连接Y型过滤器，其锻件毛坯均按照模锻成形工艺，使得它的形状接近于我们所需的零件外形，具有较高的强度和质量以及良好的致密性，它的塑性、韧性和其他方面的力学性能也都比铸件高，所以该过滤器特别适合安装在高温高压场所及重要的机器设备之前和复杂的工况领域，用以除去其固体杂质。本产品设计制造参考SH/T 3411-2017石油化工泵用过滤器选用、检验及验收规范，采用整体锻造工艺避免了铸钢件壳体铸造时存在的缩孔、夹渣和疏松等固有缺陷，以保证管线系统的安全。

SRYIW锻制Y型过滤器部件材料

序号	部件名称	材料名称
1	壳体	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F321
2	壳盖	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F321
3	过滤网	A240 304	A240 304L	A240 316	A240 316L	A240 304
4	垫片	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
5	螺栓	A193 B8	A193 B8	A193 B8M	A193 B8M	A193 B8
6	螺母	A194 8	A194 8	A194 8M	A194 8M	A194 8
7	排污堵头	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F321

SRYIW锻制Y型过滤器性能规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0
壳体强度试验压力(MPa)	2.4	3.75	6.0	9.45	15.0
高压液密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	SH/T 3411-2017石油化工泵用过滤器选用、检验及验收规范
焊接端部	承插焊按JB/T 7746或ASME B16.11，对焊按GB/T 12224或ASME B16.25
检验验收	SH/T 3411-2017石油化工泵用过滤器选用、检验及验收规范
过滤精度	10目 ~ 500目

SRYIW锻制Y型过滤器外形尺寸

公称压力 Class	公称尺寸 NPS	公称通径 DN	流道孔径mm	安装尺寸mm		排污口 B
公称压力 Class	公称尺寸 NPS	公称通径 DN	d	L	H	排污口 B
150 ~ 800 (PN10~PN100)	?	10	9	111	70	NPT ?
	?	15	13	111	70	NPT ?
	?	20	17.5	120	100	NPT ?
	1	25	23	140	110	NPT ?
	1 ?	32	30	140	120	NPT ?
	1 ?	40	35	170	120	NPT ?
	2	50	46	200	150	NPT ?
900 ~ 1500 (PN160~PN250)	?	10	9	111	70	NPT ?
	?	15	12	111	70	NPT ?
	?	20	15	120	100	NPT ?
	1	25	20	140	110	NPT ?
	1 ?	32	28	140	120	NPT ?
	1 ?	40	32	170	120	NPT ?
	2	50	40	200	150	NPT ?
表中未列出规格及参数，请咨询汗越阀门技术部！

SRYIW锻制Y型过滤器结构图

SRYIW锻制Y型过滤器

我厂锻钢Y型过滤器常用材质有ASTM F51、F53、F55以及F304、F304L、F316、F316L、F321、F347等，公称压力PN10-PN420，端部连接型式可采用法兰、对焊、承插焊和螺纹等，本产品可根据客户需要设有排放堵塞，可更换式过滤网，如有其他要求订购时烦请说明。
