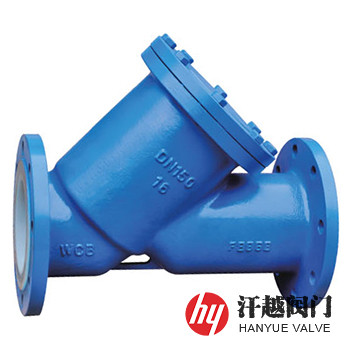

衬四氟Y型过滤器是一种在钢制Y型过滤器的过流面上衬一层氟塑料，用来隔断流体与金属壳体和壳盖的接触，从而使它能适用于化工、石油化工、制药等生产中的介质为酸、碱、盐等腐蚀性气体或液体物料，用以滤除不同粒径固体杂质的装置。其壳体左端为进料口，右端为出料口，由F4、PFA或F46等材料抽丝编制而成具有相应规格的滤网安装在圆柱体滤筒内，滤筒的一端放置在壳体中部的滤座上，并与入口相通，另一端则抵在壳盖的密封面上经螺栓、螺母、垫圈及密封圈等压紧固定，其中的排放口则安装在壳盖上，当介质从左端进入，流经滤筒滤网时，其中所含的固体杂质被阻挡，并沉积在滤筒底部或紧紧附着在滤网上，而干净的滤液则能穿过过滤网从右端流出。本产品具有耐蚀性能好、密封性优、强度比较高、不易损坏、使用时间长、耐急变温度等特点，因此，特适合安装在种种腐蚀性管路中。
序号 | 部件名称 | 材料名称 | |||||
1 | 壳 体 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 壳 盖 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 衬 里 层 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯 | |||||
4 | 滤 筒 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯 | |||||
5 | 滤 网 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯 | |||||
6 | 螺 栓 | 35 | 35 | 304 | 304 | 316 | 316 |
7 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | HG/T 3704-2003 氟塑料衬里阀门通用技术条件 | |||||
法兰标准 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | |||||
检验试验 | HG/T 3704-2003 氟塑料衬里阀门通用技术条件 | |||||
过滤精度 | 10目 ~ 100目 | |||||
工作温度 | -29℃ ~ 180℃ | |||||
公称压力 | 公称尺寸 | 尺寸(mm) | |||||
L | L1 | L2 | H | H1 | B | ||
2.5 ~ 25 | 25 | 165 | — | — | 115 | — | — |
32 | 185 | — | — | 115 | — | — | |
40 | 200 | — | — | 145 | — | — | |
50 | 230 | — | — | 165 | — | — | |
65 | 295 | — | — | 175 | — | — | |
80 | 315 | — | — | 205 | — | — | |
100 | 355 | — | — | 230 | — | — | |
125 | 405 | — | — | 285 | — | — | |
150 | 480 | — | — | 315 | — | — | |
200 | 605 | — | — | 400 | — | — | |
250 | 680 | — | — | 430 | — | — | |
300 | 780 | — | — | 470 | — | — | |
如果你需订购我厂管道过滤器，咨询时烦请说明类型、公称尺寸、公称压力、使用温度、衬里材料、滤芯材质、过滤精度、法兰执行标准。本产品可根据用户需求设计成盲板快开式。
