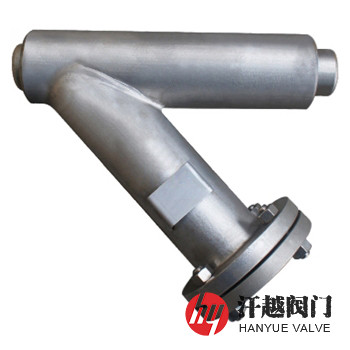

S31803双相钢Y型过滤器是一种主体部件采用2205、S31803或S22253、022Cr22Ni5Mo3N、00Cr22Ni5Mo3N等材料焊制而成，适用于化工、石油化工、海水谈化及相关工业等生产中的硫化物和氯离子含量较高的液体及气体物料，用以过滤其固体杂质，且端部连接形式为法兰或焊接的双相不锈钢Y型过滤器，该过滤器横管和斜管通过氩弧焊工艺按45度角或按客户要求的角度焊接组成壳体，而椭圆形滤座挡圈则按相同的角度焊装在横管内部，由滤框和滤网组成的圆柱形滤筒放置在滤座挡圈上，并通过法兰盖经螺栓螺母压紧固定，从而将物料进口和出口分隔开来，使得待过滤介质能先由进料口迅速进入滤筒内经滤框和滤网过滤后，再从出料口流出。本产品通常安装在泵、阀门、压缩机的入口或流量仪表前的管道上，以?；ご死嗌璞富蛞潜?。
序号 | 部件名称 | 材料名称 | |||
1 | 壳 体 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
2 | 壳 盖 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
3 | 滤 筒 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
4 | 滤 网 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
5 | 密 封 垫 | PTFE | PTFE | PTFE | PTFE |
6 | 螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
7 | 螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
连接法兰 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||
检验验收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
过滤精度 | 10目 ~ 500目 | |||

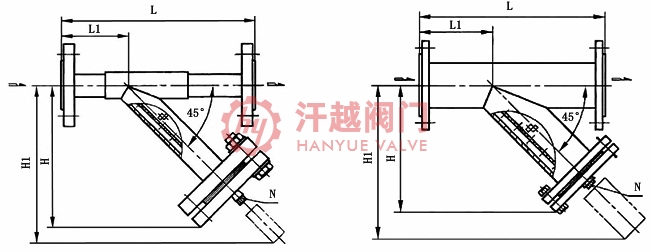

公称压力 | 公称尺寸 | 安装尺寸mm | 排污口N | |||
L | L1 | H | H1 | |||
16 ~ 40 (Class150)20 (Class300)50 | 15 | 260 | 96 | 180 | 270 | R ? |
20 | 270 | 96 | 190 | 280 | R ? | |
25 | 270 | 96 | 190 | 280 | R ? | |
32 | 270 | 45 | 230 | 330 | R ? | |
40 | 270 | 40 | 230 | 330 | R ? | |
50 | 290 | 50 | 245 | 350 | R ? | |
65 | 320 | 70 | 280 | 400 | R ? | |
80 | 350 | 85 | 315 | 450 | R ? | |
100 | 425 | 115 | 360 | 520 | R ? | |
125 | 480 | 140 | 390 | 560 | R ? | |
150 | 540 | 160 | 460 | 660 | R ? | |
200 | 700 | 190 | 540 | 770 | R ? | |
250 | 800 | 200 | 660 | 945 | R ? | |
300 | 950 | 310 | 750 | 1080 | R ? | |
350 | 1050 | 370 | 845 | 1210 | R ? | |
400 | 1250 | 420 | 920 | 1320 | R ? | |
如果你需订购我厂管道过滤器产品，咨询时烦请告知公称压力、公称尺寸、壳体和过滤网材质、过滤网孔径或目数等，本产品接口端面型式可采用螺纹、承插焊、对焊和法兰连接等。
