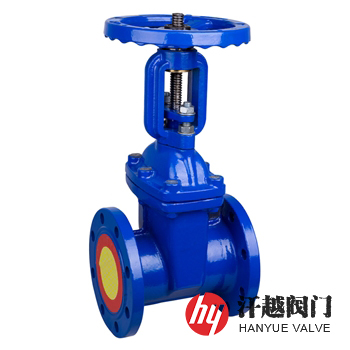

Z41X明杆弹性座封闸阀是一种适用于城镇给水排水用，并且阀杆作升降运动，传动螺纹在阀体外部的软密封闸阀，其利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀可以较直观显示阀门开度，启闭迅速可靠。本产品阀体内外表面采用粉体环氧树脂涂装，内件为耐腐蚀不锈钢或铜合金材料，可用于污水系统及地下等恶劣环境。
Z41X明杆弹性座封闸阀阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何加工即可保证阀的密封性。闸板内部骨架为整体铸造，骨架内外表面全部包覆橡胶，具有接覆牢靠、不脱落、弹性记忆佳、可互换。其阀座采用平底式全流域直通式设计，相当一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。本产品一般安装于距地面较高位置。
序号 | 部件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 闸板骨架 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 闸板橡胶 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 阀 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 |
7 | 中 口 垫 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
9 | 压 盖 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压水密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压水密封试验压力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
设计制造 | CJ/T 216-2013 给水排水用软密封闸阀 | |||||
法兰尺寸 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
试验标准 | GB/T 13927-2008、API 598-2016 | |||||
工作温度 | 0℃ ~ 80℃ | |||||
公称压力 PN | 公称尺寸 DN | 结构尺寸mm | 公称压力 PN | 公称尺寸 DN | 结构尺寸mm | ||
L | Hmin/Hmax | L | Hmin/Hmax | ||||
10 ~ 25 | 50 | 178 | 313/355 | 10 ~ 25 | 250 | 330 | 837/875 |
65 | 190 | 332/375 | 300 | 356 | 948/990 | ||
80 | 203 | 372/415 | 350 | 381 | 1010/1050 | ||
100 | 229 | 424/476 | 400 | 406 | 1220/1245 | ||
125 | 254 | 497/540 | 450 | 432 | 1280/1310 | ||
150 | 267 | 562/600 | 500 | 457 | 1480/1560 | ||
200 | 292 | 680/720 | 600 | 508 | 1665/1750 | ||
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂弹性座封闸阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、内件材质、法兰执行标准、法兰密封面形式等，本产品面向手轮顺时针转动时，阀关闭，逆时针转动时，阀开启。具体详情请联系我司销售技术人员。
