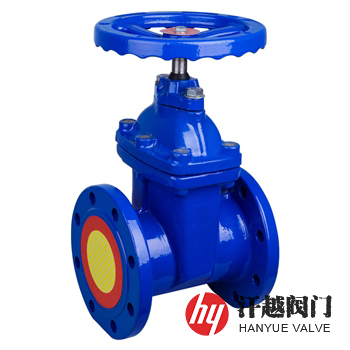

Z45X暗杆弹性座封闸阀是一种阀杆作旋转运动，传动螺纹在阀体内腔，并利用闸板整体包覆橡胶，密封面在关闭时产生弹性变形的补偿作用达到良好的密封效果的软密封闸阀，其阀杆采用三道O型环密封圈设计，可大大减少开关时的摩擦阻力，大幅减少漏水现象，且在有压力及不停水的情况下施工更换O型圈。本产品具有体积小，重量轻，便于安装和维修、开关轻巧，密封可靠，弹性记忆佳及使用寿命长等优点。
Z45X暗杆弹性座封闸阀阀体通常采用树脂砂造型球墨铸铁材质制成，强度高、体积小，重量较传统闸阀重量减轻约20% ~ 30%，其内、外部以无毒性粉体环氧树脂涂装，增强耐腐蚀能力，提高给水品质，阀瓣的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象。本产品安装维修方便，克服了一般闸阀密封不良、漏水和生锈的现象，特别适合使用温度不大于80℃的城镇给水排水管路上用，可供生饮。
序号 | 部件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 闸板骨架 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 闸板橡胶 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 阀 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 压 盖 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
8 | 防 尘 罩 | NBR | NBR | NBR | NBR | NBR | NBR |
9 | 手 轮 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压水密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压水密封试验压力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
设计制造 | CJ/T 216-2013 给水排水用软密封闸阀 | |||||
法兰尺寸 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
试验标准 | GB/T 13927-2008、API 598-2016 | |||||
工作温度 | 0℃ ~ 80℃ | |||||
公称压力 PN | 公称尺寸 DN | 结构尺寸mm | 公称压力 PN | 公称尺寸 DN | 结构尺寸mm | ||
L | Ha/Hc | L | Ha/Hc | ||||
10 ~ 25 | 50 | 178 | 313/355 | 10 ~ 25 | 250 | 330 | 837/875 |
65 | 190 | 332/375 | 300 | 356 | 948/990 | ||
80 | 203 | 372/415 | 350 | 381 | 1010/1050 | ||
100 | 229 | 424/476 | 400 | 406 | 1220/1245 | ||
125 | 254 | 497/540 | 450 | 432 | 1280/1310 | ||
150 | 267 | 562/600 | 500 | 457 | 1480/1560 | ||
200 | 292 | 680/720 | 600 | 508 | 1665/1750 | ||
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂弹性座封闸阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、附件要求等，本产品有明杆和暗杆两种，具体详情请联系我司销售技术人员。
