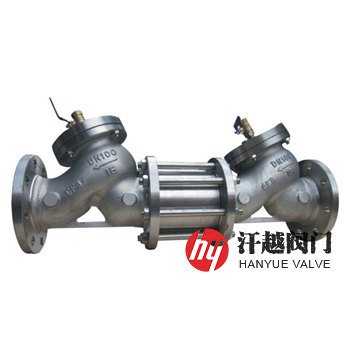

HS41X防污隔断阀是一种防止管道中的压力水逆向流动的由两个独立止回阀通过紧固件串联而成的组合装置，两止回阀的阀座密封副将其内腔分为进水腔、中间腔和出水腔。其可以起到双保险的作用，在阀关闭后，其中单一止回阀存在密封泄漏，另一只还起密封作用，防止回流，仍可保证装置的密封性能。本产品的主要作用是防止液体倒流，特别是用在自来水管道中防止污水或其他液体污染水质倒流进自来水管道中，为人们的用水安全提供保障。
HS41X防污隔断阀是一种用于防止生活饮用水管道发生回流污染的安全装置，它通常安装于生活饮用水入户管上，防止在出现局部压力异常时回流水污染城市给水管网。本产品安装前要将所有管道彻底冲洗干净，以防止因管中不清洁而造成故障，阀前后应视管路具体情况设置阀门，阀体未自带过滤器的其前端应安装过滤器，以防止杂质粘附使止回阀阀瓣关闭不严产生渗漏，引发自动泄水阀误动作泄水。阀后装可曲挠橡胶接头(或伸缩器)，方便维护。
序号 | 部件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 阀 瓣 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 阀 座 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 阀 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 弹 簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 304 | 316 | 316L |
7 | 密 封 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
设计制造 | CJ/T 160-2002 倒流防止器 | |||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
检验试验 | GB/T 13927-2008、API 598-2016 | |||||
工作温度 | 0℃ ~ 80℃ | |||||
适用介质 | 清水或物理、化学性质类似于清水 | |||||

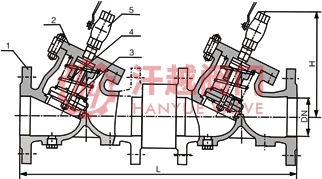

公称压力 PN | 公称通径 DN | 外形尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 457 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 480 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 559 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 630 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 730 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 790 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 980 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 1194 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 1320 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 1380 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 1549 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，本产品安装完毕后，初步启动使用时，为了防止剧烈动作时损伤O型圈和内部组件，有必要遵循以下步骤：关闭出口闸阀，慢慢打开进水闸阀，让水缓慢充满阀内腔，打开各个测试球阀排除阀腔内的空气，待阀腔充满水后，慢慢打开出水闸阀，让水充满整个管路。
