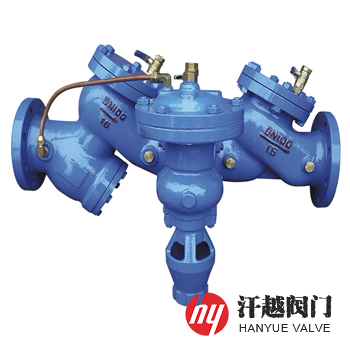

HS41X-A倒流防止器是一种由进、出水止回阀和排水器通过紧固件连接而成，能防止管道中的压力水逆向流动的装置，其两个止回阀的阀座密封面之间构成阀腔，排水器上腔用导管与进水止回阀进口端连接，由于止回阀的局部水头损失，中间腔内的压力始终低于进水端的压力，这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，即出水端压力高于中间腔，即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。
HS41X-A倒流防止器在止回关闭后，由于设置于中间腔段泄水阀的作用，在泄漏排水时，确保中间腔内的压力低于进口段内的压力一定的差值△P (CJ/T 160-2002标准规定△P≥0.012~0.024MPa)，形成中间腔的低压隔断，一旦由于某种原因泄漏使中间腔内的压力升高，泄水阀会自动开启排水，从而可以确保各种泄漏情况下的隔断可靠性。本产品可根据需要在进水止回阀阀体内装设不锈钢过滤网，被广泛用于防止生活饮用水管道发生回流污染，以确保其卫生和安全。
序号 | 部件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 阀 瓣 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 阀 座 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 阀 轴 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 弹 簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 304 | 316 | 316L |
7 | 密 封 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
设计制造 | CJ/T 160-2002 倒流防止器 | |||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
检验试验 | GB/T 13927-2008、API 598-2016 | |||||
工作温度 | 0℃ ~ 80℃ | |||||
适用介质 | 清水或物理、化学性质类似于清水 | |||||
公称压力 PN | 公称通径 DN | 外形尺寸mm | 公称压力 PN | 公称通径 DN | 外形尺寸mm | ||
L | H | L | H | ||||
10 ~ 16 | 15(螺纹式) | 160 | 60 | 10 ~ 16 | 80 | 680 | 285 |
20(螺纹式) | 190 | 65 | 100 | 760 | 310 | ||
25(螺纹式) | 200 | 80 | 125 | 765 | 340 | ||
32(螺纹式) | 203 | 90 | 150 | 870 | 390 | ||
40(螺纹式) | 240 | 150 | 200 | 1000 | 445 | ||
50(螺纹式) | 280 | 160 | 250 | 1120 | 530 | ||
40 | 420 | 165 | 300 | 1280 | 540 | ||
50 | 500 | 180 | 350 | 1380 | 600 | ||
65 | 560 | 250 | 400 | 1530 | 640 | ||
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、法兰执行标准及法兰密封面形式等，本产品安装时，地点环境应清洁，有足够的维护空间，排水器出口离地面高度大于300mm，并不被水或杂物所淹没，安装地域应设排水设施。
