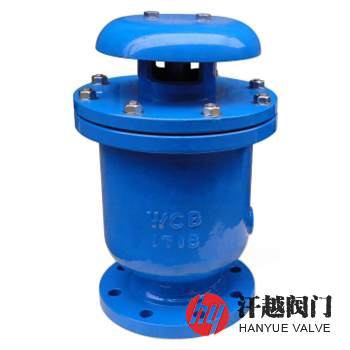

ZFGP4X给水管道复合式高速进排气阀是一种由阀体、浮体、升降罩、大孔和小孔密封组件、阀盖以及排气罩等主要部件组成的法兰连接整体式进排气阀。其若首次注水或管道维修后充水，此时管内是空的，没有介质浮力作用，浮体和升降罩都下落到底部，大排气孔全开，大孔直径与排气阀公称通径相同，水注入后管内大量空气从大孔快速排出。当管内空气排尽之后，压力水接踵而来进入该阀阀体，浮体在受到水的猛烈冲击同时，被水的浮力作用迅速上浮，并带动升降罩将大、小排气孔瞬间关闭不漏水，而在输水运行中，因压力波动，溶解在水中的气体会不断逸出来，在管内上侧形成气囊，并不断增大，使阀内液面不断下降，浮体的浮力逐渐减小，当浮力小于浮体自重时，浮体就下落，小孔密封副开启排气，随后液面逐渐上升，当浮力大于浮体自重时，浮体也逐渐上浮，直至将小孔关闭。本产品能在因工况变化或下游维修排水时，管内会形成真空，此时阀外大气压力大于阀内压力，升降罩和浮体在大气压力作用下迅速落下，大排气孔全开，大量的大气经阀腔迅速补入管内破坏真空，确保管网稳定和安全。
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 体 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 升 降 罩 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 密封组件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 阀 盖 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 排 气 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
7 | 螺 柱 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
壳体强度试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
高压水密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
低压水密封试验压力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
设计制造 | CJ/T 217-2013 给水管道复合式高速进排气阀 | ||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | ||||
检验试验 | CJ/T 217-2013 给水管道复合式高速进排气阀 | ||||
适用水温 | 0℃~65℃ | ||||
公称压力 PN | 公称尺寸 DN | 尺寸mm | ||||||
Φ | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 20 | 195 | 320 | 105 | 75 | 55 | 14-2 | 4-14 |
25 | 195 | 320 | 115 | 85 | 65 | 14-2 | 4-14 | |
32 | 195 | 320 | 135 | 100 | 78 | 16-2 | 4-18 | |
40 | 195 | 320 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 195 | 320 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 195 | 320 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 260 | 395 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 345 | 500 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 425 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 465 | 680 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 505 | 780 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 605 | 860 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 660 | 940 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！ | ||||||||
如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体和阀内件材料、法兰标准及法兰密封面形式等，本产品大量排气，浮球(体)被吹起而关闭阀门时，阀门进、出口的瞬时排气压差△p不小于0.12MPa。
