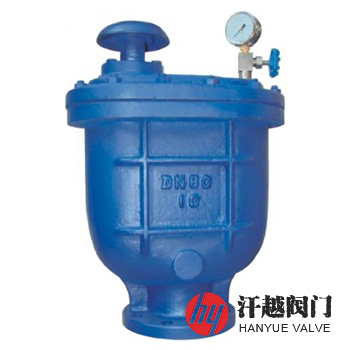

CARX复合式排气阀是一种由阀体、阀盖、阀塞、不锈钢浮球、杠杆、杠杆架和密封圈等组成，同时具有一大一小两个排气孔的进排气阀，其安装在水泵出口处或送水管线中，用来大量排除集积在管道中的空气，以提高管线及水泵的送水效率，当管道内一旦产生负压时，该阀阀塞迅速开启，吸入外界空气，以防止管线因负压而损坏。本产品常用于生产、生活及干式消防等给水系统，但不能在污水管道上使用。
CARX复合式排气阀具有微量排气和大量进排气的功能。当水开始进入管道时，阀塞处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀塞关闭，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当出现停电、停泵，管内水流空或遇管内产生负压时，此时阀塞迅速开启，进行大量吸气，确保管线安全。
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 阀 塞 | 304 | 304 | 304 | 316 | 316L |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 排 气 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 杠 杆 架 | 304 | 304 | 304 | 316 | 316L |
8 | 杠 杆 | 304 | 304 | 304 | 316 | 316L |
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压水密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压水密封试验压力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
检验试验 | GB/T 13927-2008、API 598-2016 | ||||
适用介质 | 清水、原水或物理化学性质类似于水的其他液体 | ||||
工作温度 | 0℃ ~ 80℃ | ||||
公称压力 PN | 公称通径 DN | 尺寸mm | |||||||
L | L1 | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 15 | 280 | 190 | 330 | 95 | 65 | 45 | 14-2 | 4-14 |
20 | 280 | 190 | 330 | 105 | 75 | 55 | 14-2 | 4-14 | |
25 | 280 | 190 | 330 | 115 | 85 | 65 | 14-2 | 4-14 | |
32 | 280 | 190 | 330 | 135 | 100 | 78 | 16-2 | 4-18 | |
40 | 280 | 190 | 330 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 300 | 190 | 445 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 300 | 190 | 445 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 365 | 210 | 500 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 390 | 245 | 560 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 460 | 275 | 605 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 460 | 275 | 605 | 335 | 295 | 265 | 26-3 | 12-23 | |
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！ | |||||||||
如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体及内件材料、法兰标准及法兰密封面形式等，本产品应设在横管的顶高处，立管的顶段，为便于检修，应在其进口管道上加装截止阀或闸阀，如果用于干式消防给水系统时，截止阀后还应加电磁阀。
