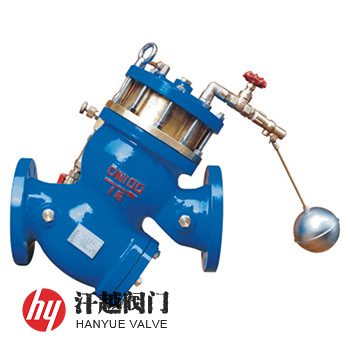

YQ98003型过滤活塞式?？馗∏蚍Р犯攀?/h3>

YQ98003型过滤活塞式?？馗∏蚍?/strong>是一种利用浮球阀的启闭来控制敏感元件活塞的上下运动从而达到对主阀的开启与关闭进行控制，实现保持液面在设定高度的阀门。当浮球阀打开时，主阀也跟着开启，向水池(箱)或水塔供水，当浮球阀关闭时，主阀也关闭，停止供水。其主要安装在高层建筑、生活区等供水管网系统的水箱或高架水塔(池)的进水口处，当水池(塔)水位达到预定高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水，保持液面的设定高度。该阀液位控制精确，不受水压干扰，可广泛用于市政给排水、消防、工矿企业的水箱、水池或水塔的进水管道中，作为水位自动阀，控制水箱、水池或水塔的液面。本产品如需要可把阀体、阀盖、内件和元件等零部件采用镍铝青铜或双相不锈钢材料制作，可以使用在类似海水的介质中。

YQ98003型过滤活塞式?？馗∏蚍Р考牧?/h3>

序号	部件名称	材料名称
1	阀        体	QT450	WCB	CF8	CF8M	CF3M
2	阀        盖	QT450	WCB	CF8	CF8M	CF3M
3	阀        座	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
4	阀        瓣	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
5	阀        杆	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密  封  圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活        塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	弹        簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	过  滤  器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	球        阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
11	浮  球  阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
12	调  节  阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

YQ98003型过滤活塞式遥控浮球阀性能规范

公称压力PN(MPa)	1.0	1.6	2.0	2.5	4.0
壳体强度试验压力(MPa)	1.5	2.4	3.0	3.75	6.0
高压液密封试验压力(MPa)	1.1	1.76	2.2	2.75	4.4
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
连接法兰	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验	GB/T 13927-2008、API 598-2016
适用介质	清水或物理化学性质类似于水的介质
工作温度	0℃ ~ 80℃

YQ98003型过滤活塞式?？馗∏蚍庑统叽?/h3>

公称压力 PN	公称尺寸 DN	尺寸mm
		L	D	K	R	C-f	n-?d
16	50	250	160	125	100	16-3	4-18
	65	280	180	145	120	18-3	4-18
	80	335	195	160	135	20-3	8-18
	100	380	215	180	155	20-3	8-18
	125	425	245	210	185	22-3	8-18
	150	480	280	240	210	24-3	8-23
	200	570	335	295	265	26-3	12-23
	250	650	405	355	320	30-3	12-25
	300	740	460	410	375	30-4	12-25
	350	810	520	470	435	34-4	16-25
	400	860	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

YQ98003型过滤活塞式遥控浮球阀结构图

水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
