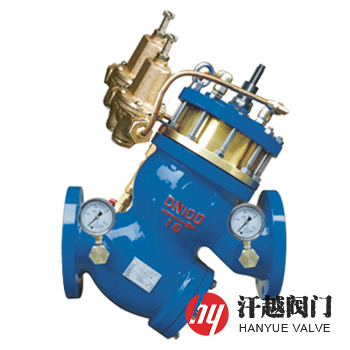

YQ980012型过滤活塞式可调减压流量控制阀是一种稳定阀后压力同时控制流量不大于设定量大值的自控阀门，这种稳定不受阀前供水系统流量及压力变化的影响，然而当阀前流量小于设定值时，主阀全开，不会增加流量，其由毕托管传递压差信号给限流导阀，限流导阀和针阀执行两路控制，通过限流导阀调节摞栓的调节，使阀后流量达到设定值，通过减压导阀调节摞栓的调节，来控制主阀上游压力，活塞下腔有节流孔与下游相通，可缓冲阀门的关闭，主阀两端压力差是阀门启闭的驱动能源。本产品适用于给排水、消防、空调和各类工矿企业等供水管网中需要过滤又要稳定阀后压力并对流量实现控制的场所和工况。
YQ980012型过滤活塞式可调减压/流量控制阀由主阀、针阀、球阀、过滤器、毕托管、限流和减压导阀等组成，是一个阀能对阀后压力和流量同时实现控制，并对介质可以过滤。其毕托管向极敏感的限流导阀传递压差信号，无需孔板孔口节流，无压力损失，节能，它只需通过调节摞栓对减压导阀和限流导阀进行调节，就能对下游压力和流量实现设定值的控制，操作简单且准确。该阀Y形宽体阀腔，流阻小，抗汽蚀性强，无噪音，且靠介质自身压力自控，无需外供驱动源。本产品主阀体的进口法兰与阀座之间设置了过滤器，从而节省了投资成本和安装费用，而且内外表面均喷涂环保涂层，确保了产品的防腐蚀及安全性。
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 阀 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 阀 瓣 | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
5 | 阀 杆 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 弹 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 过 滤 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 阀 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 针 阀 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
12 | 减压导阀 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
13 | 限流导阀 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公称压力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
壳体强度试验压力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
流量调节范围 | 0.5m/s ~ 5m/s | ||||
连接法兰 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
压力试验 | GB/T 13927-2008、API 598-2016 | ||||
适用介质 | 清水或物理化学性质类似于水的介质 | ||||
工作温度 | 0℃ ~ 80℃ | ||||
公称压力 PN | 公称通径 DN | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 335 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 380 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 425 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 570 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 740 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 810 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 860 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。本产品流量范围可在0.5m/s ~ 5m/s内进行调节。
