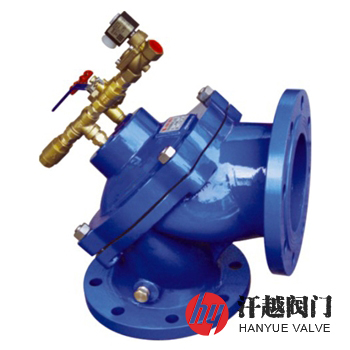

100S角式隔膜排泥阀产品概述

100S角式隔膜排泥阀由阀体、阀盖、隔膜、弹簧、螺钉、三通换向阀和管接头等组成，阀体的进口与出口中心线成90°，在阀体进口与出口的过流道中间有一个作密封副的凸台。阀体上装隔膜，隔膜用阀盖压住，隔膜与阀盖之间形成驱动腔，驱动腔内装有弹簧，通过螺钉将阀体、隔膜和阀盖连接在一起。阀盖上钻有螺孔，管接头分别通过螺孔连接与驱动腔连通。管接头上装有三通换向阀，换向阀一端与驱动腔连通，一端与大气相通，还有一端与用作驱动的直压力的流体(气体或液体)连通。该阀一般装在与水池底部相连通的管子上，当不需排泥时，三通换向阀中有压力流体与驱动腔相通，在流体压力和弹簧压力下，隔膜与阀体上凸台密封副接触，切断阀体进出口通路，此时三通换向阀与大气相通的管子处于关闭状态。当需要排泥时，调整三通换向阀开关，将有压流体与驱动腔隔断，而使驱动腔与大气相通，此时阀体进口处的隔膜在池子内蓄水的压力将大于大气压力，这样隔膜在驱动腔和阀体进口处两侧压力差作用下压缩弹簧，隔膜迅速与阀体凸台密封副分开，阀体进口与出口形成通道源源不断地排走池子底部泥沙水混合物。当泥沙排除后，调整三通换向阀开关，将驱动腔与大气隔断，而驱动腔与有压流体接通，此时驱动腔内压力将大于阀体内泥沙水混合物的压力，隔膜将迅速运动，直到与阀体上凸台密封面贴紧隔断阀体进出口通道，使排泥阀处于关闭状态。

100S角式隔膜排泥阀部件材料

100S角式隔膜排泥阀性能参数

100S角式隔膜排泥阀外型尺寸

100S角式隔膜排泥阀结构图

如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、法兰执行标准及密封面形式等，本产品有100S常闭型和100M常开型两种，订货时需注明，具体详情请联系我司销售技术人员。
