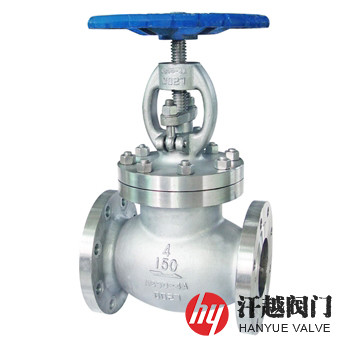

双相不锈钢4A截止阀是一种阀体、阀盖和阀瓣由ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)及SA955 4A(CD3MN)等铸造成型，阀座和阀杆采用A182 F51或S31803等锻制或轧制而成，适用于频繁开关的场合，可作截断用的双相钢截止阀，该阀主体部件所使用的材质属低碳高铬含氮奥氏体-铁素体双相不锈钢铸件，具有耐受氯离子环境和抗硫化物应力腐蚀的能力，主要化学成分为C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni为4.7%~6.0%、Cr为21.0%~23.5%、Mo为1.7%~2.3%、Cu为2.7%~3.3%、N为0.10%~0.30%、S≤0.02%、P≤0.04%，力学性能为抗拉强度≥655MPa、屈服强度≥415MPa、断面收缩率≥25%，其兼有优良的耐蚀性能、较高强度和硬度等诸多优点于一身的钢种，因此，本产品广泛应用于海水淡化、造纸、石油、化工等行业。
序号 | 部件名称 | 材料名称 | |||
1 | 阀 体 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
2 | 阀 盖 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
3 | 阀 瓣 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
4 | 阀 座 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
5 | 阀 杆 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
6 | 上密封座 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
7 | 填 料 | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
9 | 螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公称压力Class | 150 | 300 | 600 | 900 |
壳体试验压力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封试验压力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液体高压密封试验压力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
结构长度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
连接法兰 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
检验试验 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公称压力 Class | 公称尺寸 NPS | 外形尺寸mm | 公称压力 Class | 公称尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！ | |||||||
本产品主体可选用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等铸件牌号。如果你需订购我厂不锈钢截止阀产品，咨询时烦请告知公称压力、公称尺寸、阀体材料、内件材质、驱动方式、法兰执行标准及法兰密封面形式等。
