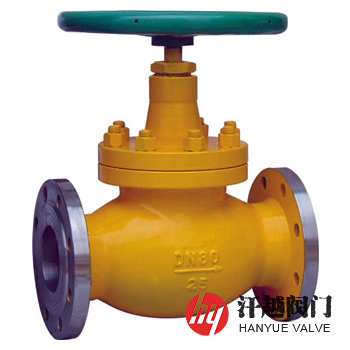

J41F、J41N燃气截止阀是一种截流件由阀杆带动，沿阀座的中心线作直线运动，以实现对管路中可燃性气体流的流通或切断以及流量调节用的阀门。该阀具有双重密封结构，提高了密封性能，金属硬密封面保护软密封材料不过载受损，其阀瓣内装有弹性装置，当阀门外部失火时，软密封材料被高温烧毁，它的弹性装置仍能保证阀门紧闭密封，从而形成了软硬(内外)双重密封结构，密封性能好。本产品采用弹性V形聚四氟乙烯或柔性石墨作为动密封填料，由压紧螺母、不锈钢弹簧提供初始密封，填料密封性能随介质压力上升而增强，具有自密封功能，因此，特适用于高中压燃气输送用管道。
J41F、J41N燃气截止阀密封面材料采用尼龙或聚四氟乙烯塑料，提高了关闭密封性能，并避免了因金属密封面碰撞所产生的静电火花而导致火灾发生，其顺时针转动手轮，带动阀杆使连接在阀杆上的阀瓣迎合阀座密封面，阀门关严，逆时针转动手轮，带动阀杆使连接在阀杆上的阀瓣离开阀座密封面，阀门打开。由于该阀的阀杆开启或关闭行程相对较短，而且具有可靠的切断功能，又因其阀座通口的变化与阀瓣的行程成正比例关系，比较适合于对燃气流量的调节，因此，本产品非常适合作为切断或调节以及节流用，被广泛应用在城镇供气管网系统天然气、液化石油气等易燃性气体介质管路上。
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 阀 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 阀 瓣 | WCB | CF8 | CF3 | CF8M | CF3M |
5 | 阀 座 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 密 封 环 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | ||||
7 | 压紧螺母 | 35 | 304 | 304 | 316 | 316 |
8 | 填 料 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
9 | 垫 片 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
10 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
11 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
上密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12235-2007、ASME B16.34-2013 | ||||
结构长度 | GB/T 12221-2005、ASME B16.10-2017 | ||||
法兰标准 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | ||||
检验试验 | JB/T 9092-1999、API 598-2016 | ||||
公称压力 PN | 公称尺寸 DN | 外形尺寸mm | 公称压力 PN | 公称尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 218 | 25 | 15 | 130 | 218 |
20 | 150 | 258 | 20 | 150 | 258 | ||
25 | 160 | 275 | 25 | 160 | 275 | ||
32 | 180 | 280 | 32 | 180 | 280 | ||
40 | 200 | 330 | 40 | 200 | 330 | ||
50 | 230 | 350 | 50 | 230 | 350 | ||
65 | 290 | 370 | 65 | 290 | 400 | ||
80 | 310 | 400 | 80 | 310 | 355 | ||
100 | 350 | 415 | 100 | 350 | 415 | ||
125 | 400 | 460 | 125 | 400 | 460 | ||
150 | 480 | 510 | 150 | 480 | 510 | ||
200 | 600 | 710 | 200 | 600 | 710 | ||
250 | 650 | 786 | 250 | 650 | 786 | ||
300 | 750 | 925 | 300 | 750 | 925 | ||
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂不锈钢截止阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、内件材料、介质使用温度，连接法兰标准及密封面形式等，本产品密封材料低压选用聚四氟乙烯，高压采用尼龙。
