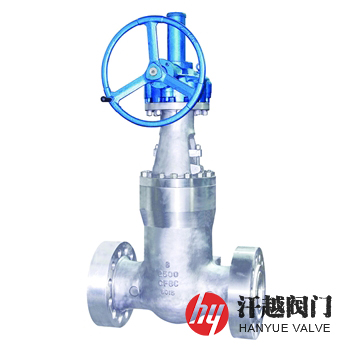

高压加氢装置用闸阀是一种适用于公称压力PN100 ~ PN420、压力等级Class600 ~ Class2500，公称尺寸DN15 ~ DN500，介质为氢气(含硫化氢)、氢气加油气、氢气加油品(含硫化氢)等的高压临氢工况下的闸阀。其公称压力PN100或Class600的，阀体中法兰与阀盖采用法兰螺栓连接结构，而对于公称压力不小于PN160或Class900、公称尺寸不小于DN50的该阀，则设计成内压自密封式结构，并在中腔放置金属密封圈的内腔相应部位堆焊硬质合金。
高压加氢装置用闸阀根据不同的介质环境如PH值、H2S浓度和温度分别选用抗硫化物应力腐蚀开裂(SSC)及氢致开裂(HIC)性能较好的材料。对温度不大于350℃的湿H2S介质系统环境可选用一般碳钢(如A216 WCB/A105)或合金钢(如A217 WC6/A182 F11、A217 WC9/A182 F22)。对温度不小于350℃，特别是高温H2加H2S环境，所选材料的腐蚀速率不宜超过0.25mm/a，此外还需考虑H+离子对金属材料脱碳的影响，可选用A351 CF8C/A182 F321(F347)等稳定型奥氏体不锈钢。
部件名称 | 材料名称 | |||
阀 体 | A216 WCB | A217 WC6 | A217 WC9 | A351 CF8C |
阀 盖 | A216 WCB | A217 WC6 | A217 WC9 | A351 CF8C |
阀 杆 | A182 F6a CL.2 | A182 F6a CL.2 | A182 F6a CL.2 | A182 F347 |
闸 板 | A216 WCB+STL6 | A217 WC6+STL6 | A217 WC9+STL6 | A351 CF8C+STL6 |
阀 座 | A105+STL6 | A182 F11 CL.2+STL6 | A182 F22 CL.3+STL6 | A182 F347+STL6 |
密 封 圈 | Graphite+304 | Graphite+304 | Graphite+304 | Graphite+347 |
螺 栓 | A193 B7M | A193 B16 | A193 B16 | A193 B8 |
螺 母 | A194 2HM | A194 4 | A194 4 | A194 8 |
公称压力Class | 150 | 300 | 600 | 900 |
壳体试验压力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封试验压力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液体高压密封试验压力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | JB/T 3595-2002、GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
结构长度 | GB/T 12221-2005、ASME B16.10-2017 | |||
连接法兰 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
检验试验 | JB/T 3595-2002、GB/T 26480-2011、API 598-2016 | |||
公称压力 Class | 公称尺寸 NPS | 外形尺寸mm | 公称压力 Class | 公称尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
900 | 2 | 368 | 520 | 1500 | 2 | 368 | 615 |
3 | 381 | 650 | 3 | 473 | 705 | ||
4 | 457 | 750 | 4 | 546 | 925 | ||
6 | 610 | 800 | 6 | 705 | 1190 | ||
8 | 737 | 940 | 8 | 832 | 1525 | ||
10 | 838 | 918 | 10 | 991 | 998 | ||
12 | 965 | 1041 | 12 | 1130 | 1141 | ||
14 | 1029 | 1141 | 14 | 1257 | 1249 | ||
16 | 1130 | 1285 | 16 | 1384 | 1351 | ||
18 | 1219 | 1445 | 18 | 1537 | 1535 | ||
20 | 1321 | 1670 | 20 | 1664 | 1726 | ||
24 | 1549 | 2083 | 24 | 1943 | 2150 | ||
表中H公称尺寸≤NPS8为手动高度，公称尺寸＞NPS8为伞齿轮或电动高度。如需其他规格尺寸，请咨询汗越阀门！ | |||||||
如果你需订购我厂不锈钢闸阀产品，咨询时烦请说明公称压力、公称尺寸、阀体材质、使用介质、介质温度等，常用材质为碳钢、铬钼钢及铬钼钒钢等，也可根据管路中介质的温度、压力和性质选用锻件或其他材料，本产品进出口连接端可采用焊接、法兰及其他连接方式等，也可按用户要求选配气动、电动、液动装置。
