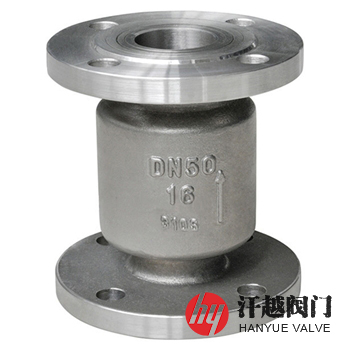

2520不锈钢止回阀是一种阀体、导向套、阀瓣和阀座等由具有优良的高温力学性能及抗氧化性的310S或S31008及06Cr25Ni20奥氏体耐热不锈钢铸制或锻制而成，适用于高温物料管路输送系统中，用以阻止介质逆流的立式升降止回阀，其通常被安装在竖直的管道中，通过阀轴的升降带动阀瓣上下移动实现开启或关闭的状态。该阀阀体和金属内件所使用的材质有很好的抗氧化性、耐腐蚀性，因为它的化学成分中铬、镍的质量分数很高，使得它拥有高温蠕变强度，在高温下能持续作业，因此，被广泛应用在耐高温场合(使用温度可达1000℃)。本产品介质进出口通道方向与阀座相同，流动阻力较升降直通式止回阀小，而且阀芯为单阀瓣设计，它沿着中心定位作升降运动，由于行程较短，因此关闭速度较快，同时它还具有结构简单，零部件少，重量轻，流道顺畅，密封性能好等优点。
序号 | 部件名称 | 材料名称 | |||||
1 | 阀 体 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
2 | 阀 轴 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
3 | 导 向 套 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
4 | 阀 瓣 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
5 | 阀 座 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
6 | 密 封 面 | Stellite6 | Stellite6 | Stellite6 | Stellite6 | Stellite6 | Stellite6 |
7 | 垫 片 | Graphite | Graphite | Graphite | Graphite | Graphite | Graphite |
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975 | |||||
结构长度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||||
法兰标准 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | |||||
检验试验 | JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986 | |||||
公称压力 PN | 公称尺寸 DN | 外形尺寸mm | 公称压力 PN | 公称尺寸 DN | 外形尺寸mm | ||
H | D | H | D | ||||
16 | 15 | 105 | 95 | 25 | 15 | 105 | 95 |
20 | 105 | 105 | 20 | 105 | 105 | ||
25 | 105 | 115 | 25 | 105 | 115 | ||
32 | 145 | 135 | 32 | 145 | 135 | ||
40 | 160 | 145 | 40 | 160 | 145 | ||
50 | 160 | 160 | 50 | 160 | 160 | ||
65 | 180 | 180 | 65 | 180 | 180 | ||
80 | 200 | 195 | 80 | 200 | 195 | ||
100 | 210 | 215 | 100 | 210 | 230 | ||
125 | 275 | 245 | 125 | 275 | 270 | ||
150 | 300 | 280 | 150 | 300 | 300 | ||
200 | 380 | 335 | 200 | 380 | 360 | ||
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！ | |||||||
如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称通径、公称压力、材料、介质温度、法兰标准和法兰密封面形式等，使用本产品时，安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
