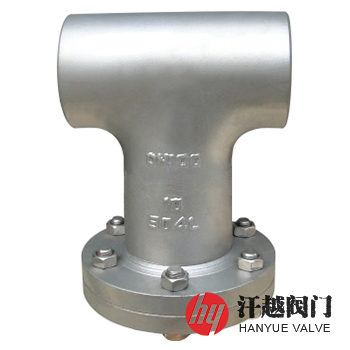

SRS1直流式T型过滤器主要由壳体、法兰、滤筒滤网、阀盖及紧固件等部件组成，其采用钢制对焊无缝三通管件与对焊法兰或板式平焊法兰通过焊接工艺焊制而成的，是除去管道中流体介质固体颗粒杂质不可缺少的设备。
SRS1直流式T型过滤器滤筒及滤网采用不锈钢材料制作，当工艺过程对滤筒滤网材料或者对允许通过的固体粒度有特殊要求时，可选用其他材料。若无特殊规定，过滤筒采用板厚小于或等于3mm的圆孔或方孔筛板制成，其尺寸和技术要求按GB/T 10612的规定，我厂生产的本产品以网孔基本尺寸0.63mm，金属丝直径为0.224mm，筛分面积为54%的30目/英寸的不锈钢丝网作为标准滤网。滤网规格也可以根据用户需要选定，滤网规格及其技术要求按GB/T 5330的规定。
序号 | 部件名称 | 材料名称 | ||||
1 | 三通壳体 | Q235B | 20 | 304 | 316 | 316L |
2 | 法 兰 | Q235B | A105 | 304 | 316 | 316L |
3 | 滤 筒 | 304 | 304 | 304 | 316 | 316L |
4 | 滤 网 | 304 | 304 | 304 | 316 | 316L |
5 | 垫 片 | 聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环) | ||||
6 | 法 兰 盖 | Q235B | Q235B | 304 | 316 | 316L |
7 | 螺 柱 | 35CrMo | 35CrMo | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排污螺塞 | 304 | 304 | 304 | 316 | 316L |
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 14382-2008 管道用三通过滤器 | ||||
对焊端部 | GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017 | ||||
检验试验 | GB/T 14382-2008 管道用三通过滤器 | ||||
工作温度 | -196℃ ~ 540℃ | ||||

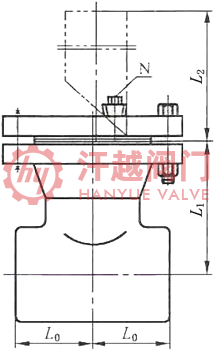

公称压力 | 公称尺寸 | 安装尺寸mm | 过滤面积 | 排污口N | ||
L0 | L1 | L2 | ||||
16 | 50 | 64 | 112 | 142 | 72 | R ? |
65 | 76 | 121 | 155 | 108 | R ? | |
80 | 86 | 136 | 176 | 148 | R ? | |
100 | 105 | 157 | 207 | 190 | R ? | |
125 | 124 | 179 | 242 | 320 | R ? | |
150 | 143 | 198 | 273 | 408 | R ? | |
200 | 178 | 240 | 341 | 899 | R ? | |
250 | 216 | 280 | 415 | 1290 | R ? | |
300 | 254 | 332 | 486 | 1954 | R ? | |
350 | 279 | 361 | 531 | 2445 | R ? | |
400 | 305 | 390 | 585 | 3092 | R ? | |
25 | 50 | 64 | 112 | 142 | 72 | R ? |
65 | 76 | 128 | 162 | 108 | R ? | |
80 | 86 | 144 | 184 | 148 | R ? | |
100 | 105 | 170 | 220 | 190 | R ? | |
125 | 124 | 192 | 255 | 320 | R ? | |
150 | 143 | 218 | 293 | 408 | R ? | |
200 | 178 | 258 | 359 | 899 | R ? | |
250 | 216 | 296 | 425 | 1290 | R ? | |
300 | 254 | 346 | 500 | 1954 | R ? | |
350 | 279 | 379 | 549 | 2445 | R ? | |
400 | 305 | 415 | 610 | 3092 | R ? | |
40 | 50 | 64 | 112 | 142 | 72 | R ? |
65 | 76 | 128 | 162 | 108 | R ? | |
80 | 86 | 144 | 184 | 148 | R ? | |
100 | 105 | 170 | 220 | 190 | R ? | |
125 | 124 | 192 | 255 | 320 | R ? | |
150 | 143 | 218 | 293 | 408 | R ? | |
200 | 178 | 266 | 367 | 899 | R ? | |
250 | 216 | 304 | 433 | 1290 | R ? | |
300 | 254 | 359 | 513 | 1954 | R ? | |
350 | 279 | 404 | 574 | 2445 | R ? | |
400 | 305 | 440 | 625 | 3092 | R ? | |
(Class150) 20 | 50 | 64 | 128 | 158 | 72 | R ? |
65 | 76 | 146 | 180 | 108 | R ? | |
80 | 86 | 156 | 196 | 148 | R ? | |
100 | 105 | 181 | 220 | 190 | R ? | |
125 | 124 | 213 | 265 | 320 | R ? | |
150 | 143 | 232 | 297 | 408 | R ? | |
200 | 178 | 280 | 370 | 899 | R ? | |
250 | 216 | 318 | 433 | 1290 | R ? | |
300 | 254 | 368 | 508 | 1954 | R ? | |
350 | 279 | 406 | 561 | 2445 | R ? | |
400 | 305 | 432 | 610 | 3092 | R ? | |
(Class300) 50 | 50 | 64 | 134 | 164 | 72 | R ? |
65 | 76 | 152 | 186 | 108 | R ? | |
80 | 86 | 165 | 205 | 148 | R ? | |
100 | 105 | 191 | 230 | 190 | R ? | |
125 | 124 | 222 | 276 | 320 | R ? | |
150 | 143 | 241 | 306 | 408 | R ? | |
200 | 178 | 289 | 379 | 899 | R ? | |
250 | 216 | 333 | 448 | 1290 | R ? | |
300 | 254 | 384 | 524 | 1954 | R ? | |
350 | 279 | 422 | 577 | 2445 | R ? | |
400 | 305 | 451 | 629 | 3092 | R ? | |
如果你需订购我厂管道过滤器产品，咨询时烦请说明结构类型、公称压力、公称尺寸、壳体和滤网材质、过滤精度等，本产品有法兰、内螺纹、承插焊和对焊等多种连接方式可供选择，具体详情请联系我司销售技术人员。
